Šilumos siurblio pajungimo schema: kas su kuo sujungta ir kiek kainuoja kiekvienas mazgas
Pardavėjų puslapiuose schema yra bendras paveikslėlis su prierašu, kad ji tik iliustracinė. Čia ji surašyta iš dviejų gamintojų montavimo vadovų, atidarytų 2026 m. rugsėjo 22 d., su puslapių numeriais ir su kiekvieno mazgo kaina lietuviškose parduotuvėse.
- Daikin vadove privalomas tik vienas lauke montuojamas mazgas, o NIBE vadove septyni, nes viename įrenginyje dalys jau viduje, o kitame ne
- Apėjimo vožtuvas privalomas tik tada, kai kontūrus uždaro pavaros; vienos zonos namui jo nereikia
- Privalomų mazgų suma nuo 70 iki 430 EUR, pasirenkamų iki 1 000 EUR ir daugiau
Užklausa gauta!
Užklausą perduosime jūsų regione dirbančiam montuotojui per 2-3 darbo dienas. Jis susisieks su jumis tiesiogiai.
Šilumos siurblio pajungimo schema: trumpas atsakymas
- Schema priklauso nuo dviejų dalykų: kas jau yra įrenginio viduje ir kaip valdomi namo kontūrai. Todėl vienos universalios schemos nėra, o gamintojo vadove jų yra kelios, kiekviena kitokiam namui.
- Daikin Altherma 3 M monobloke išsiplėtimo indas, apsauginis vožtuvas, cirkuliacinis siurblys ir nuorintojas jau sumontuoti. Lauke privalomas vienas mazgas: uždaromasis vožtuvas su filtru vandens įvade, ir jis tiekiamas komplekte. NIBE F2050 viso to neturi, tad vadovas liepia sumontuoti septynis mazgus prie įrenginio.
- Privalomų dalių suma skiriasi kelis kartus. Pirmuoju atveju tai apie 70 iki 150 EUR, antruoju apie 330 iki 430 EUR, ir tai nėra vieno gamintojo pranašumas: tos dalys tiesiog įskaičiuotos į įrenginio kainą arba ne.
- Apėjimo vožtuvas, trieigis vožtuvas, maišymo mazgas ir buferinė talpa yra pagal poreikį. Kiekvienam iš jų vadove parašyta, kada jis reikalingas, ir tas sakinys surašytas toliau prie kiekvieno mazgo.
- Sąmatoje tikrinti reikia ne sumą, o eilutes. Kai prie kiekvienos eilutės yra vadovo puslapis, matyti, kuri yra privaloma, kuri rekomenduojama ir kuri parduota be priežasties.
Toliau ta pati tema po vieną žingsnį: ką vadovai reikalauja, kaip vanduo teka nuo lauko bloko iki radiatoriaus, kuri schema kuriam namui ir kiek kainuoja kiekviena eilutė.
Ką pajungimo schemoje reikalauja gamintojo vadovas, o ne pardavėjo paveikslėlis
Abu dokumentai atidaryti 2026 m. rugsėjo 22 d. tiesiai iš gamintojų serverių. Pirmasis yra Daikin Altherma 3 M monobloko EBLA/EDLA 9-16 kW montuotojo vadovas, dokumentas 4P620241-1, 2020 m. birželis, 281 puslapis. Antrasis yra NIBE F2050 oras-vanduo siurblio montuotojo vadovas, dokumentas IHB EN 2318-2 631412. Abu yra monoblokai, tai yra visas šaltnešio kontūras lauke, o į namą eina vanduo. Kuo tai skiriasi nuo split sistemos, palyginta straipsnyje monoblokas ar split šilumos siurblys.
| Mazgas | Daikin Altherma 3 M, 4P620241-1 | NIBE F2050, IHB EN 2318-2 |
|---|---|---|
| Uždaromasis vožtuvas su filtru įvade | Tiekiamas komplekte, montavimas vandens įvade privalomas (81 p.) | Įrenginys uždaromųjų vožtuvų neturi, juos privaloma sumontuoti aptarnavimui (23 p.); filtras montuojamas prieš grįžtamą jungtį (24 p.) |
| Uždaromasis vožtuvas ir išleidimo taškas išvade | Rekomenduojama, dalys montuotojo (81 p.) | Išleidimo vožtuvas privalomas, kad per ilgą elektros dingimą įrenginį būtų galima ištuštinti (24 p.) |
| Išsiplėtimo indas | 8 litrų indas su 1 bar pradiniu slėgiu jau lauko bloke; papildomas tik virš 200 l vandens arba 120 l su glikoliu (76-78 p.) | Privaloma sumontuoti (24 p.) |
| Apsauginis vožtuvas ir manometras | Apsauginis vožtuvas įrenginyje, jo išleidimo anga korpuso apačioje (70 ir 222 p.); maksimalus vandens slėgis 4 bar, kontūre turi būti apsauga nuo jo viršijimo (74 p.) | Apsauginiai vožtuvai ir manometras privalomi (24 p.) |
| Nuorintojai | Visuose aukščiausiuose taškuose, lengvai pasiekiami; pats įrenginys turi automatinį arba rankinį nuorintoją (75 ir 81 p.) | Įrenginys nuorinamas per tiekimo jungtį komplektinės žarnos ventiliu (24 p.) |
| Išleidimo čiaupai žemiausiuose taškuose | Privaloma, kad kontūrą būtų galima visiškai ištuštinti (75 p.) | Išleidimo vožtuvas (24 p.) |
| Papildomas magnetinis arba ciklono filtras | Primygtinai rekomenduojamas, nes smulkių dalelių standartinis filtras nesulaiko (75 p.) | Sistemą privaloma išplauti prieš prijungiant, po to pilti inhibitorių (23 p.) |
| Cirkuliacinis siurblys | Įrenginyje | Užpildymo siurblys į komplektą neįeina, maitinamas iš valdymo modulio, turi apsaugos nuo užšalimo funkciją ir šalčio metu neturi būti išjungtas (24 p.) |
| Apėjimo vožtuvas | Privalomas, kai kontūrus uždaro nuotoliniu būdu valdomi vožtuvai (38-39 ir 77 p.) | Laisvas srautas rekomenduojamas, užtikrinamas apėjimo vožtuvu; jei neįmanoma, buferinė talpa UKV (23 p.) |
| Trieigis vožtuvas karštam vandeniui | Turi visiškai atskirti boilerio ir grindinio šildymo kontūrus, persijungti per ne ilgiau kaip 60 sekundžių (75 p.) | Perjungimo vožtuvas reikalingas, jei sistema šildo ir namą, ir vandenį (24 p.) |
| Atbulinis vožtuvas | Nenurodytas | Tik jei įrenginių išdėstymas gali sukelti savaiminę cirkuliaciją; kaskadoje kiekvienam siurbliui (24 p.) |
| Vamzdžių izoliacija ir lanksčios jungtys | Nenurodytas storis | Visi lauko vamzdžiai su ne plonesne kaip 19 mm izoliacija; komplektinės lanksčios žarnos montuojamos alkūne, kad slopintų vibraciją (25 p.) |
Lentelėje matyti, kodėl dvi to paties tipo sistemos turi skirtingas pajungimo schemas. Daikin lauko bloke jau sumontuota tai, kas kitur montuojama katilinėje, todėl privalomas lauke mazgas yra vienas ir jis tiekiamas komplekte. NIBE F2050 yra tik šilumokaitis su kompresoriumi, ir visa apsauga, siurblys bei išsiplėtimo indas montuojami prie valdymo modulio name. Nė vienas iš dviejų nėra blogesnis: tos dalys arba įskaičiuotos į įrenginio kainą, arba atsiranda kaip atskiros eilutės sąmatoje.
Dar vienas dalykas, kurio pardavėjų schemose nėra, o abiejuose vadovuose yra: sistemos plovimas prieš prijungiant. NIBE reikalauja išplauti net naują sistemą, o po pripildymo paleisti siurblį maksimalia temperatūra valandą, išleisti vandenį ir pripildyti iš naujo. Kodėl to reikia ir kiek tai kainuoja, surašyta straipsnyje apie šildymo sistemos plovimą prieš šilumos siurblį.
Oras-vanduo šilumos siurblio pajungimas: kelias nuo lauko bloko iki radiatoriaus
Vandens kelią lengviausia suprasti sekant vamzdį nuo lauko bloko. Toliau surašyta monobloko schema su atskiru boileriu, tai yra dažniausias atvejis Lietuvoje, ir prie kiekvieno mazgo nurodyta, iš kurio vadovo puslapio jis paimtas.
- Lauko blokas. Jame šaltnešis šilumą iš oro atiduoda vandeniui. Iš bloko išeina dvi jungtys: tiekimas į namą ir grįžimas. Daikin vadove tai 1 colio sriegis (81 p.), NIBE jungiamas per komplektines lanksčias žarnas, kurios kartu slopina vibraciją (25 p.).
- Uždaromasis vožtuvas su filtru grįžtamoje linijoje, prie pat bloko. Tai vienintelis Daikin vadove privalomas lauke montuojamas mazgas, ir jo kryptis pažymėta ant korpuso (81 p.). NIBE filtras montuojamas prieš grįžtamą jungtį XL2 (24 p.). Filtras saugo įrenginio šilumokaitį, todėl jis stovi ten, kur vanduo grįžta iš namo, o ne ten, kur išeina.
- Uždaromasis vožtuvas ir išleidimo čiaupas tiekimo linijoje. Kad įrenginį būtų galima aptarnauti neišleidžiant viso namo vandens. Daikin tai rekomenduoja (81 p.), NIBE reikalauja (23 p.).
- Trasa per sieną į namą. Lauke einantys vamzdžiai izoliuojami, NIBE nurodo ne plonesnę kaip 19 mm izoliaciją (25 p.). Monobloke šia trasa teka vanduo, tad jai reikia apsaugos nuo užšalimo: glikolio arba užšalimo vožtuvų, apie tai atskirai monobloko ir split straipsnyje.

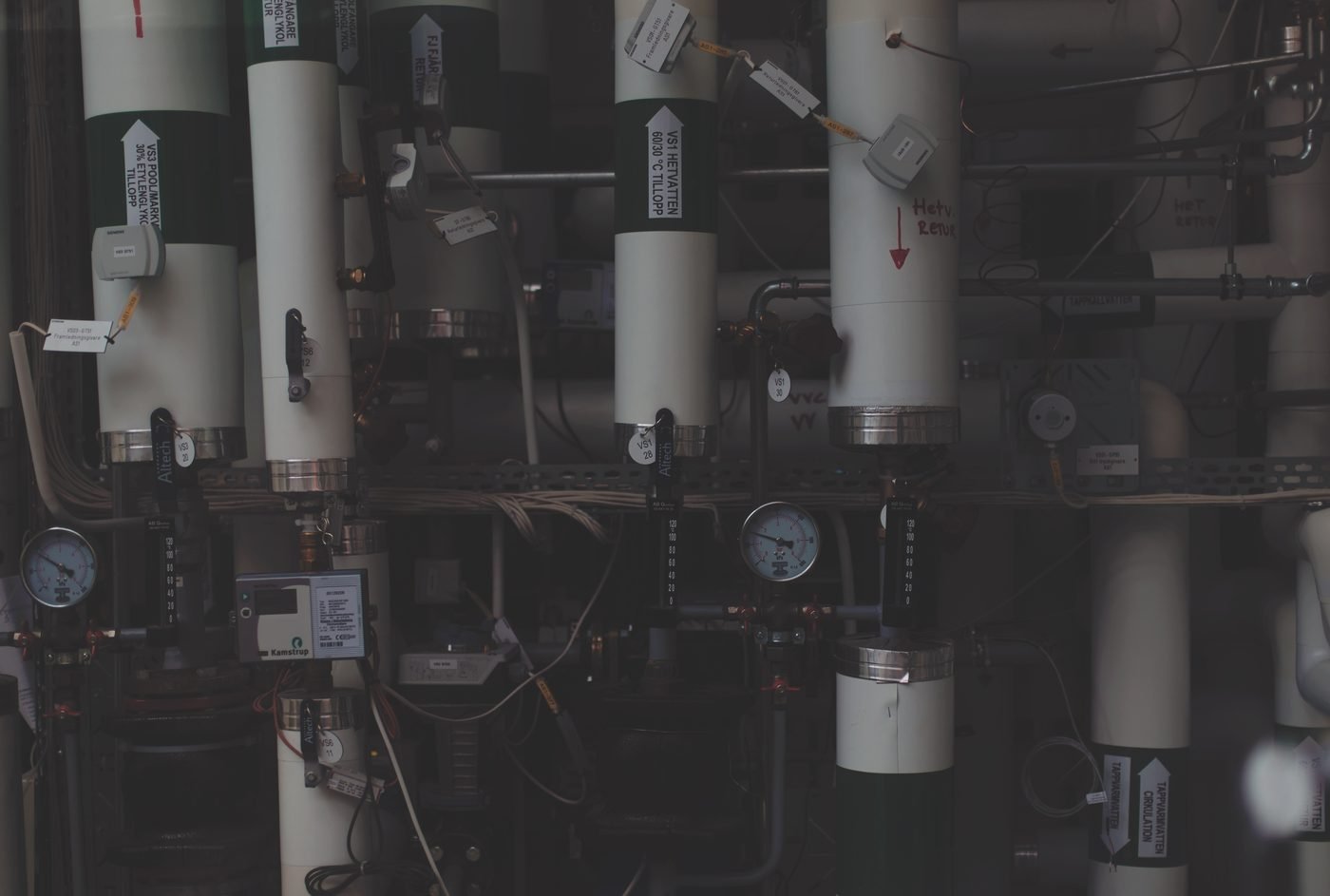

- Apsaugos grupė: apsauginis vožtuvas, manometras, nuorintojas. Daikin lauko bloke apsauginis vožtuvas ir nuorintojas jau yra (75 ir 222 p.), NIBE liepia juos sumontuoti prie įrenginio (24 p.). Bet kuriuo atveju nuorintojai reikalingi visuose aukščiausiuose kontūro taškuose, o išleidimo čiaupai žemiausiuose (Daikin 75 p.).
- Išsiplėtimo indas. Daikin 8 litrų indas viduje ir pakanka iki 200 litrų sistemos (76-78 p.). NIBE montuojamas atskirai (24 p.). Kiek litrų yra jūsų sistemoje ir kada 8 litrų nepakanka, suskaičiuota buferinės talpos straipsnyje.
- Trieigis vožtuvas su pavara. Jis nukreipia vandenį arba į boilerio šilumokaitį, arba į namo šildymą. Daikin reikalauja, kad abu kontūrai būtų visiškai atskirti ir kad vožtuvas persijungtų per ne ilgiau kaip 60 sekundžių (75 p.). Kiek litrų boilerio reikia ir kodėl siurbliui svarbus jo šilumokaičio plotas, surašyta boilerio straipsnyje.
- Kolektorius arba radiatorių magistralė. Nuo čia prasideda šildymo sistema, o ne siurblio kontūras: kaip vanduo pasidalija tarp kambarių ir kodėl senų nustatymų ventiliai siurbliui netinka, surašyta balansavimo straipsnyje.
- Apėjimo vožtuvas tarp tiekimo ir grįžimo. Tik jei kontūrus uždaro pavaros. Apie jį atskirai kitame skyriuje, nes būtent jis dažniausiai arba trūksta, arba parduodamas be reikalo.
Elektros dalis šioje schemoje sąmoningai praleista: kabelio skerspjūvis, automatas ir kas turi teisę pasirašyti yra atskiras straipsnis, o čia aprašytas tik vandens kontūras. Skersvejis.lt, mūsų svetainė apie kondicionierius, šios temos neturi ir negali turėti: kondicionierius vandens kontūro neturi visai.
Kuri pajungimo schema kuriam namui: trys atvejai iš gamintojo vadovo
Daikin vadovo 6 skyrius pajungimo schemas skirsto ne pagal siurblio galią, o pagal tai, kaip valdomi kambariai. Tai ir yra klausimas, kurį verta atsakyti prieš skaitant sąmatą.
| Namas | Kas jame | Ko reikalauja vadovas | Puslapis |
|---|---|---|---|
| Viena zona, termostatiniai ventiliai | Grindinis šildymas arba radiatoriai, viena tiekiamo vandens temperatūra, pagrindiniame kambaryje termostatas, kituose termostatiniai ventiliai | Ta pati schema kaip vienam kambariui; maišymo mazgo nereikia, apėjimo vožtuvo nereikia | 37-38 |
| Viena zona, kambarių termostatai su pavaromis | Kiekvienas kambarys turi savo termostatą, kuris uždaro to kambario kontūrą pavara | Uždaromasis vožtuvas kiekvienam kambariui ir apėjimo vožtuvas, kad vanduo cirkuliuotų, kai visi uždaryti; minimalus tūris turi būti užtikrintas net visiems vožtuvams užsidarius | 38-39, 77 |
| Dvi temperatūros zonos | Grindinis šildymas 35 °C ir radiatoriai arba konvektoriai 45 °C tame pačiame name | Maišymo mazgas žemesnės temperatūros zonai visada, prieš jį slėgio reguliavimo vožtuvas, mazgo siurbliui atskiras valdiklis | 43-44 |
Pirmoji eilutė yra dažniausias naujas namas Lietuvoje: grindinis šildymas visame plote ir viena kreivė. Jai vadovas nereikalauja nieko, ko nėra pirmoje lentelėje, ir tai verta žinoti prieš mokant už apėjimo vožtuvą ar buferinę talpą.
Antroji eilutė yra namas su kambarių termostatais ant kolektoriaus pavarų. Čia atsiranda tikra rizika: kai visi kambariai sušyla ir visos pavaros užsidaro, vandeniui nėra kur tekėti, o siurbliui vis tiek reikia debito. Daikin 9-16 kW modeliams nuotirpinant reikia 22 litrų per minutę, kitaip rodoma klaida 7H ir šildymas sustoja (74 ir 78 p.). NIBE F2050-6 nurodo 0,19 litro per sekundę, tai yra 11,4 litro per minutę (23 p.). Standartinis šio gido 140 m² namas su 8 kW poreikiu prie 5 laipsnių skirtumo reikalauja 22,9 litro per minutę, tad Daikin ribą viršija vos vienu litru, o suprojektuotas 10 laipsnių skirtumui jos nepasiekia visai, kaip suskaičiuota balansavimo straipsnyje. Todėl apėjimo vožtuvas arba vienas kontūras be pavaros čia yra ne pasirinkimas, o vadovo reikalavimas.
Trečioji eilutė yra senesnis namas, kuriam prie radiatorių pridėtas grindinis šildymas, arba naujas namas su konvektoriais miegamuosiuose. Vadovas maišymo mazgą reikalauja visada ir dar prideda slėgio reguliavimo vožtuvą prieš jį, kad abi zonos gautų teisingą debito dalį (43 p.). Tai yra brangiausia iš trijų schemų ir vienintelė, kur papildomas cirkuliacinis siurblys yra pagrįstas.
Kiek kainuoja kiekvienas mazgas: kainos lietuviškose parduotuvėse
Visos kainos su PVM, be montavimo, perskaitytos 2026 m. rugsėjo 22 d. Prie kiekvieno mazgo nurodyta, ar gamintojo vadovas jį laiko privalomu, rekomenduojamu ar reikalingu pagal poreikį. Pardavėjų sąmatoje ta pati eilutė būna didesnė, nes prisideda jungtys ir darbas; kas įeina į darbų kainą, surašyta montavimo kainos straipsnyje.
| Mazgas | Statusas pagal vadovus | Kaina su PVM | Šaltinis |
|---|---|---|---|
| Uždaromasis vožtuvas su integruotu filtru | Privalomas (Daikin), tiekiamas komplekte | 0 EUR papildomai | Daikin 81 p. |
| Rutulinis ventilis 1 colio, po vieną tiekimui ir grįžimui | Privalomas (NIBE), rekomenduojamas išvade (Daikin) | 6,99 iki 9,44 EUR už vienetą | kaina24.lt, Invena ir Arco Nile |
| Apsauginis vožtuvas 3 bar | Privalomas (NIBE), Daikin jau įrenginyje | 17,68 EUR už 1/2 colio, 25,35 EUR už 3/4 colio | celsis.lt, Flamco Prescor |
| Automatinis nuorintojas | Privalomas aukščiausiuose taškuose (abu) | 12,80 iki 23,58 EUR | celsis.lt, Giacomini R88I ir Flexvent E |
| Apsaugos grupė: apsauginis vožtuvas, manometras ir nuorintojas viename | Privaloma (NIBE), pakeičia dvi eilutes aukščiau | 62,99 EUR | santechnikapigiau.lt, Watts 1 colio 3 bar |
| Išsiplėtimo indas 24 litrų | Privalomas (NIBE); Daikin tik virš 200 litrų sistemoje | 22,80 iki 54,00 EUR, Imera A24 33,00 EUR | kaina24.lt |
| Magnetinis filtras | Primygtinai rekomenduojamas (Daikin 75 p.) | 40,90 iki 102,64 EUR | kainele.lt ir katiluturgus.lt, tikrinta 2026-09-19 plovimo straipsnyje |
| Cirkuliacinis siurblys | Privalomas (NIBE, į komplektą neįeina); Daikin jau įrenginyje | 189,00 EUR akcija, įprasta kaina 319,00 EUR | santechnikapigiau.lt, Grundfos Alpha1 25-60 |
| Diferencinio slėgio apėjimo vožtuvas | Pagal poreikį: tik kai kontūrus uždaro pavaros | 113,29 EUR už 3/4 colio, 123,60 EUR už 1 colio | celsis.lt, TA Hydronics Hydrolux |
| Trieigis vožtuvas su pavara | Pagal poreikį: tik su atskiru boileriu | 83,49 iki 160,66 EUR | kaina24.lt, nuo DN25 be prekės ženklo iki Panasonic PAW-3WYVLV-HW |
| Buferinė talpa 100-200 litrų | Pagal poreikį: tik kai tūris mažesnis už minimumą arba debitas neužtikrinamas | 180 iki 823 EUR, sąmatoje 300 iki 1 000 EUR | Buferinės talpos straipsnis, tikrinta 2026-09-10 |
| Maišymo mazgas su siurbliu ir valdikliu | Pagal poreikį: tik dviem temperatūros zonoms | Šiame straipsnyje kaina nerenkama | Daikin 43 p. |
| Atskiras karšto vandens boileris | Pagal poreikį | 700 iki 2 000 EUR | Montavimo kainos straipsnis, tikrinta 2026-09-06 |
Sudėjus privalomas eilutes gaunami du labai skirtingi skaičiai. Daikin monoblokui vienos zonos name lauke privalomas mazgas tiekiamas komplekte, o prie jo pridedami du rutuliniai ventiliai, nuorintojas aukščiausiam taškui ir rekomenduojamas magnetinis filtras: maždaug 70 iki 150 EUR. NIBE F2050 tam pačiam namui reikia išsiplėtimo indo, apsaugos grupės, cirkuliacinio siurblio, dviejų ventilių ir filtro: maždaug 330 iki 430 EUR. Skirtumas yra ne kokybės, o komplektacijos, ir jis turi būti matomas lyginant įrenginių kainas: pigesnis įrenginys, prie kurio visas dalis reikia pirkti atskirai, gali kainuoti tiek pat, kiek brangesnis, kuriame jos jau sumontuotos.
Pasirenkamos eilutės keičia sumą daugiau nei privalomos. Trieigis vožtuvas, apėjimo vožtuvas ir buferinė talpa kartu yra nuo 380 iki 1 100 EUR pačių dalių, o su darbu ir jungtimis daugiau. Kiekviena iš jų turi vadove parašytą sąlygą, ir jei ta sąlyga jūsų namui negalioja, eilutė yra išlaida be priežasties.
Trys mazgai, kurie sąmatoje dažniausiai atsiranda be vadovo reikalavimo
- Buferinė talpa grindinio šildymo name. Daikin minimalus tūris yra 20 arba 50 litrų (76 p.), NIBE F2050-6 tiek pat (23 p.), o 140 m² grindinio šildymo kontūruose vandens yra 106 iki 158 litrų. Minimumas pasiektas be talpos, o su ja sistema gali peržengti 200 litrų ribą ir pareikalauti antro išsiplėtimo indo. Visa aritmetika buferinės talpos straipsnyje.
- Apėjimo vožtuvas name su termostatiniais ventiliais. Vadovas jį reikalauja tik prie nuotoliniu būdu valdomų vožtuvų (77 p.). Termostatiniai ventiliai ant radiatorių niekada neužsidaro visi vienu metu iki galo, o vienos zonos schemai vadovas jo nenurodo (37-38 p.). Jei pasiūlyme jis yra, klausimas montuotojui vienas: kuris kontūras čia uždaromas pavara.
- Antras išsiplėtimo indas prie Daikin monobloko. Reikalingas tik tada, kai sistemos vandens tūris viršija 200 litrų arba 120 litrų su glikoliu, arba kai aukščių skirtumas viršija 7 metrus ir pradinio slėgio pakeisti nepakanka (77-78 p.). Grindinio šildymo namas be talpos į 200 litrų dažniausiai telpa.
Priešinga klaida irgi pasitaiko: sąmatoje nėra to, ko vadovas reikalauja. Dažniausiai trūksta išleidimo čiaupo prie įrenginio, nuorintojo aukščiausiame taške ir magnetinio filtro. Pirmi du kainuoja po keliolika eurų, o be jų kiekvienas aptarnavimas reiškia viso namo vandens išleidimą.
Ko šis straipsnis neapima
Čia tik hidraulinė schema: kas su kuo sujungta ir kurie mazgai privalomi. Greta esantys klausimai turi savo puslapius.
- Montavimo darbų sąmata ir kas į ją įeina. Darbų ir medžiagų kainos surašytos montavimo kainos straipsnyje.
- Buferinė talpa: tūriai, ciklai ir kada ji tikrai reikalinga. Buferinės talpos straipsnis.
- Boileris ir karštas vanduo. Litrai, šilumokaičio plotas ir kaina boilerio straipsnyje.
- Kolektorius, ventilių nustatymai ir debito dalijimas tarp kambarių. Balansavimo straipsnis.
- Monobloko ir split konstrukcija, glikolis ir šaltnešio trasa. Monobloko ir split straipsnis.
- Vandens kokybė ir plovimas. Plovimo straipsnis.
- Elektros pajungimas: kabelis, automatas, atskira linija. Tai atskiras straipsnis, o įvado galia iki skaitiklio jau surašyta elektros įvado galios straipsnyje.
Kaip šie skaičiai gauti, kad galėtumėte juos pasitikrinti
- Vadovai. Daikin Altherma 3 M EBLA/EDLA 9-16 kW montuotojo vadovas 4P620241-1, 2020 m. birželis, atsisiųstas iš my.daikin.eu 2026-09-22; NIBE F2050 montuotojo vadovas IHB EN 2318-2 631412, atsisiųstas iš installer.nibe.eu tą pačią dieną. Puslapių numeriai yra spausdintiniai dokumentų numeriai.
- Debitai. Daikin 20, 22 ir 28 litrai per minutę pagal 74 ir 78 puslapius; NIBE F2050-6 0,19 l/s pagal 23 puslapį, perskaičiuota padauginus iš 60. Standartinio namo 22,9 litro per minutę yra 8 kW padalinti iš 5 laipsnių ir padauginti iš 14,33, kaip balansavimo straipsnyje.
- Tūriai. Daikin minimumas 20 arba 50 litrų ir maksimumas 200 arba 120 litrų pagal 76-78 puslapius; NIBE F2050-6 minimumas 20 litrų šildant pagal 23 puslapį. Grindinio šildymo kontūrų 106 iki 158 litrų yra buferinės talpos straipsnio skaičius.
- Kainos. celsis.lt, kaina24.lt ir santechnikapigiau.lt puslapiai, perskaityti 2026-09-22, su PVM, be montavimo; magnetinio filtro, buferinės talpos ir boilerio kainos paimtos iš šio gido ankstesnių straipsnių su ten nurodytomis datomis. Kur parduotuvė rodo akcijos kainą, nurodytos abi.
- Sumos. Daikin 70 iki 150 EUR: du ventiliai po 7 iki 9 EUR, nuorintojas 13 iki 24 EUR, magnetinis filtras 41 iki 103 EUR, suapvalinta. NIBE 330 iki 430 EUR: indas 23 iki 54 EUR, apsaugos grupė 63 EUR, siurblys 189 EUR, du ventiliai 14 iki 19 EUR, filtras 41 iki 103 EUR, suapvalinta; su įprasta siurblio kaina 319 EUR suma yra apie 460 iki 560 EUR. Abi sumos be jungčių, vamzdžių ir darbo.
- Ko čia nėra. Maišymo mazgo kainos, nes ji priklauso nuo komplektacijos ir šiame straipsnyje nerinkta; split sistemų šaltnešio dalies; elektros dalies; kitų gamintojų vadovų, kurie tą dieną nebuvo atidaryti.
Dažni klausimai apie šilumos siurblio pajungimo schemą
Kokie mazgai privalomi šilumos siurblio pajungimo schemoje?
Ar šilumos siurbliui reikia apėjimo vožtuvo?
Kiek kainuoja šilumos siurblio hidraulinio pajungimo mazgai?
Ar monoblokui reikia išsiplėtimo indo ir apsauginio vožtuvo?
Kuo skiriasi vienos ir dviejų temperatūros zonų pajungimo schema?
Kokio debito reikalauja gamintojai per šilumos siurblio kontūrą?
Ar pardavėjo puslapyje rodoma pajungimo schema tinka mano namui?
Šaltiniai, visi atidaryti 2026-09-22. Daikin Altherma 3 M EBLA09-16DA ir EDLA09-16DA montuotojo vadovas 4P620241-1, 2020.06: 6.2.2 skyrius, keli kambariai vienoje temperatūros zonoje, termostatiniai ventiliai (37-38 p.) ir kambarių termostatai su uždaromaisiais vožtuvais bei privalomu apėjimo vožtuvu (38-39 p.); 6.2.3 skyrius, dvi temperatūros zonos, maišymo mazgas visada ir slėgio reguliavimo vožtuvas prieš jį (43-44 p.); 8.1.1 vandens kontūro reikalavimai: tik uždara sistema, deguoniui nelaidūs plastikiniai vamzdžiai pagal DIN 4726 (73 p.), minimalus debitas 20, 22 ir 28 l/min ir klaida 7H, maksimalus slėgis 4 bar (74 p.), išleidimo čiaupai žemiausiuose ir nuorintojai aukščiausiuose taškuose, trieigio vožtuvo visiškas kontūrų atskyrimas ir 60 sekundžių persijungimas, primygtinai rekomenduojamas magnetinis arba ciklono filtras (75 p.); 8.1.3 vandens tūris: 8 litrų išsiplėtimo indas su 1 bar, minimalus tūris 0, 20 arba 50 litrų (76 p.), apėjimo vožtuvas ir minimalus tūris esant uždarytoms pavaroms (77 p.), maksimalus tūris 200 arba 120 litrų ir aukščio taisyklė (78 p.); 8.2.3 uždaromasis vožtuvas su integruotu filtru tiekiamas komplekte ir privalomas įvade, uždaromasis vožtuvas su išleidimo tašku išvade rekomenduojamas, nuorintojai aukščiausiuose taškuose (81 p.); 12 skyriaus paleidimo sąrašas: uždaromieji vožtuvai atidaryti, apsauginis vožtuvas išleidžia švarų vandenį, minimalus tūris ir debitas užtikrinti, apėjimo vožtuvo nustatymas (222 p.). NIBE F2050 UK 1x230V montuotojo vadovas IHB EN 2318-2 631412: 4 skyrius, minimalus debitas nuotirpinant F2050-6 0,19 l/s prie 100 % siurblio sūkių, minimalus vamzdis DN20 arba 22 mm, įrenginys uždaromųjų vožtuvų neturi, sistemos plovimas prieš prijungiant ir po pripildymo, laisvas srautas per apėjimo vožtuvą arba buferinė talpa UKV, minimalus tūris 20 ir 50 litrų modeliui F2050-6, 50 ir 80 litrų modeliui F2050-10 (23 p.); montuojamų dalių sąrašas: išsiplėtimo indas, manometras, apsauginiai vožtuvai, išleidimo vožtuvas, atbulinis vožtuvas prireikus, užpildymo siurblys, uždaromasis vožtuvas, filtras prieš grįžtamą jungtį XL2, perjungimo vožtuvas (24 p.); lauko vamzdžių izoliacija ne plonesnė kaip 19 mm ir lanksčios žarnos kaip vibracijos slopintuvai (25 p.). Kainos 2026-09-22 su PVM: celsis.lt kategorija „Apsauginiai vožtuvai, nuorintojai“, Flamco Prescor 1/2 colio 3,0 bar 17,68 EUR ir Prescor 3/4 colio 3 bar 25,35 EUR, Giacomini R88I 12,80 EUR, Flexvent E 23,58 EUR, TA Hydronics Hydrolux Dn3/4 colio 113,29 EUR ir Dn1 colio 123,60 EUR; santechnikapigiau.lt apsauginė grupė Watts 1 colio 3,0 bar 62,99 EUR ir cirkuliacinis siurblys Grundfos Alpha1 25-60 įprasta kaina 319,00 EUR, akcija 189,00 EUR; kaina24.lt palyginimai: išsiplėtimo indas 24 l nuo 22,80 iki 54,00 EUR, Imera A24 33,00 EUR, rutulinis ventilis 1 colio Invena 6,99 EUR ir Arco Nile 9,44 EUR, trieigis vožtuvas su pavara DN25 83,49 EUR, Barberi DN25 96,99 EUR, Panasonic PAW-3WYVLV-HW 160,66 EUR. Magnetinio filtro, buferinės talpos, boilerio ir standartinio namo debito skaičiai paimti iš šio gido plovimo, buferinės talpos, montavimo kainos ir balansavimo straipsnių su ten nurodytomis datomis.
