Kaip veikia šilumos siurblys oras-vanduo: iš kur ateina šiluma ir kiek jos paimama iš oro
Pardavėjų puslapiuose ciklas aprašytas tais pačiais žodžiais, bet nė viename nėra atsakymo, kiek kilovatvalandžių namas per metus gauna iš lauko oro. Čia tas skaičius suskaičiuotas iš gamintojo duomenų lapo, atidaryto 2026 m. rugsėjo 23 d., ir iš šio gido standartinio namo.
- Prie +7 °C apie 81 % šilumos ateina iš oro, prie -7 °C apie 60 %
- Standartinis 140 m² namas per metus iš oro gauna apie 11 980 kWh, iš elektros tinklo 3 420 kWh
- Per sezoną per lauko bloką pereina apie 8-13 mln. m³ oro
Užklausa gauta!
Užklausą perduosime jūsų regione dirbančiam montuotojui per 2-3 darbo dienas. Jis susisieks su jumis tiesiogiai.
Kaip veikia šilumos siurblys oras-vanduo: trumpas atsakymas
- Siurblys šilumos negamina, jis ją perneša. Lauko ore šilumos yra ir žiemą. Siurblys ją surenka, pakelia jos temperatūrą ir atiduoda vandeniui, kuris teka į grindis ar radiatorius.
- Elektra sunaudojama ne šilumai pagaminti, o jos temperatūrai pakelti. Todėl iš vienos kilovatvalandės elektros gaunamos kelios kilovatvalandės šilumos: likusi dalis ateina iš oro.
- Kiek šilumos ateina iš oro, priklauso nuo lauko temperatūros. NIBE F2050 duomenų lape prie +7 °C lauke iš oro ateina apie 81 % šilumos, prie -7 °C apie 59-63 %.
- Per metus standartinis šio gido namas iš oro gauna apie 11 980 kWh, o iš elektros tinklo apie 3 420 kWh. Už elektrą sumokama apie 821 EUR, už orą nieko.
- Tam per lauko bloką per sezoną pereina apie 8-13 mln. m³ oro. Kiekvienas kubinis metras atvėsta vos keliais laipsniais, todėl oro reikia tiek daug.
Toliau ta pati tema po vieną žingsnį: kaip juda šaltnešis, ką sako gamintojo duomenys, koks yra metinis balansas ir kodėl lauko blokas žiemą apšąla.
Šilumos siurblio veikimo principas: keturi mazgai ir vienas šaltnešis
Oras-vanduo šilumos siurblio viduje yra uždaras vamzdžių kontūras, kuriame teka šaltnešis. NIBE F2050 tai R32, jo kontūre 1,3 kg modelyje F2050-6 ir 1,84 kg modelyje F2050-10 (duomenų lentelė, 45 p.). Šaltnešis parinktas taip, kad žemo slėgio būsenoje jis virtų gerokai žemesnėje temperatūroje nei lauko oras. Visas ciklas yra keturi mazgai, per kuriuos šaltnešis juda ratu.

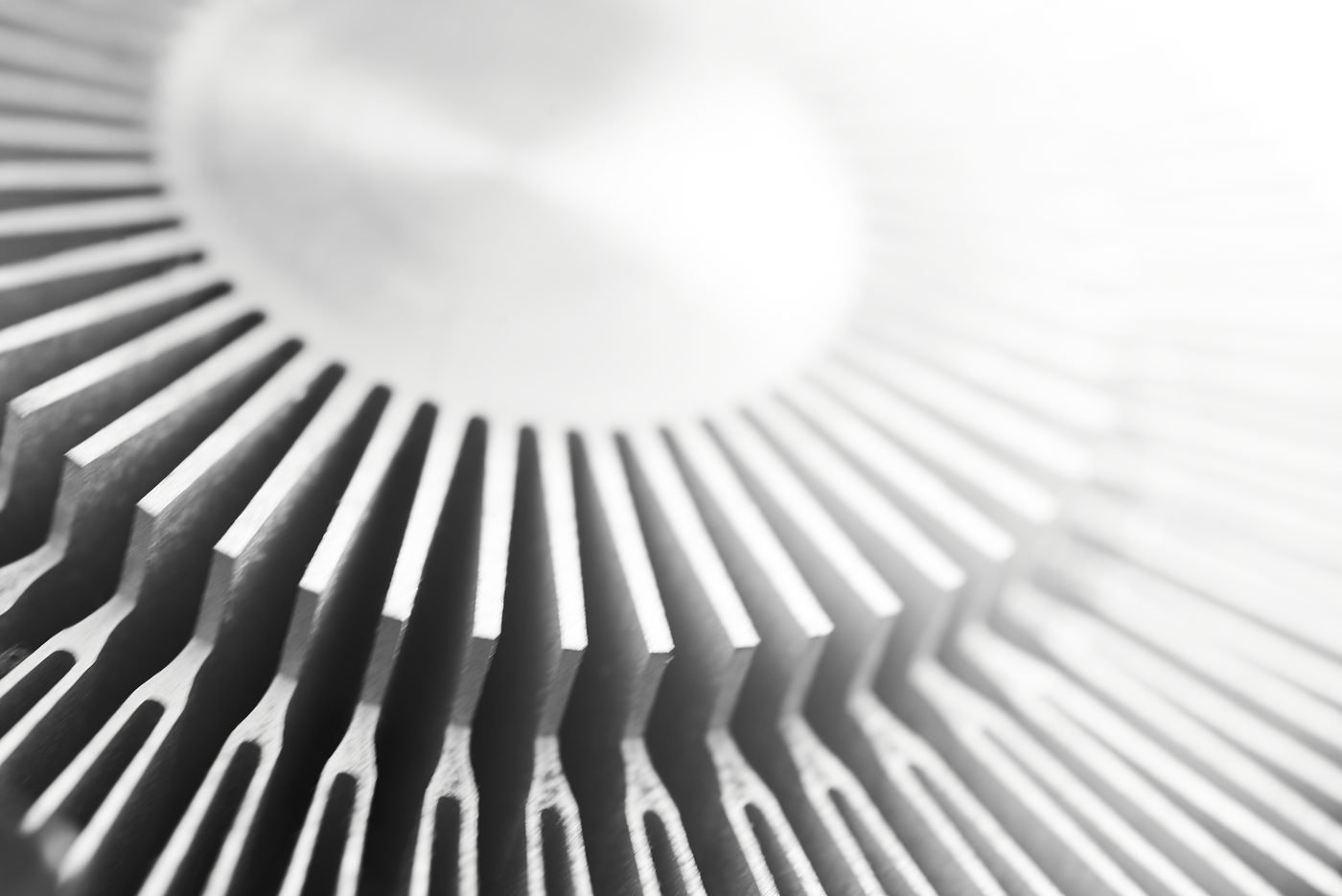

- Garintuvas lauko bloke. Tai šilumokaitis su plonomis aliuminio briaunomis, pro kurias ventiliatorius pučia lauko orą. Šaltnešis briaunose yra šaltesnis už orą, todėl paima iš jo šilumą ir išgaruoja. Oras išeina iš bloko keliais laipsniais šaltesnis, nei įėjo.
- Kompresorius. Jis suspaudžia šaltnešio garą, ir nuo to garo temperatūra pakyla aukščiau už šildymo vandens temperatūrą. Tai vienintelis mazgas, kuris naudoja daug elektros; F2050 tai dvigubo rotoriaus kompresorius (45 p.).
- Kondensatorius. Antrasis šilumokaitis, kuriame karštas šaltnešio garas atiduoda šilumą šildymo vandeniui ir vėl virsta skysčiu. Monoblokiniame siurblyje, kaip F2050, jis yra pačiame lauko bloke, ir į namą vamzdžiais eina jau šiltas vanduo. Split siurblyje šis šilumokaitis stovi name, o per sieną eina šaltnešio vamzdžiai; kuo tai skiriasi praktiškai, palyginta straipsnyje monoblokas ar split šilumos siurblys.
- Išsiplėtimo vožtuvas. Jis staigiai sumažina skysto šaltnešio slėgį. Nuo to šaltnešis atvėsta žemiau lauko oro temperatūros ir grįžta į garintuvą. Ciklas prasideda iš naujo.
Supaprastintai balansas toks: vandeniui atiduota šiluma lygi iš oro paimtai šilumai ir kompresoriaus sunaudotai elektrai kartu. Kiek kartų atiduota šiluma didesnė už sunaudotą elektrą, rodo COP, naudingumo koeficientas. Tas pats principas veikia ir geoterminiame siurblyje, tik šiluma ten imama ne iš oro, o iš grunto; skirtumai surašyti straipsnyje geoterminis ar oras-vanduo.
Kondicionierius veikia tuo pačiu ciklu, tik atvirkščia kryptimi, ir tai jau kitos svetainės tema. Šiame straipsnyje kalbama tik apie namo šildymą vandeniu, o vėsinimo režimas neaiškinamas.
Kiek šilumos siurblys paima iš oro, o kiek iš elektros: gamintojo duomenys
Skaičiai paimti iš NIBE F2050 montuotojo vadovo (dokumentas IHB EN 2318-2 631412), atidaryto 2026 m. rugsėjo 23 d. iš gamintojo serverio. 45 puslapyje yra lentelė pagal standartą EN 14511: šildymo galia, sunaudota elektros galia ir COP prie skirtingos lauko oro ir tiekiamo vandens temperatūros, dalinės apkrovos režimu ir įskaitant atitirpinimą. Iš oro paimta dalis apskaičiuota kaip šildymo galia minus elektros galia.
| Modelis, lauko oras / tiekiamas vanduo | Šiluma vandeniui, kW | Elektra, kW | Iš oro, kW | Iš oro, % | COP |
|---|---|---|---|---|---|
| F2050-6, +7 / 35 °C | 2,65 | 0,49 | 2,16 | 81 % | 5,41 |
| F2050-10, +7 / 35 °C | 4,00 | 0,75 | 3,25 | 81 % | 5,33 |
| F2050-6, +2 / 35 °C | 2,31 | 0,56 | 1,75 | 76 % | 4,13 |
| F2050-6, +2 / 45 °C | 2,02 | 0,67 | 1,35 | 67 % | 3,01 |
| F2050-6, -7 / 35 °C | 5,55 | 2,05 | 3,50 | 63 % | 2,71 |
| F2050-10, -7 / 35 °C | 7,18 | 2,93 | 4,25 | 59 % | 2,45 |
Lentelėje matyti, iš kur kyla dažnas pardavėjų teiginys „iki 5 kW šilumos iš 1 kW elektros“. Jis teisingas, bet tik pirmoje eilutėje: prie +7 °C lauke ir 35 °C grindinio šildymo vandens. Prie -7 °C tas pats įrenginys iš 1 kW elektros duoda 2,5-2,7 kW šilumos, ir iš oro ateina jau tik apie trys penktadaliai šilumos. Kodėl siurblys vis dar šildo ir prie -20 °C, ir kur yra tikroji riba, surašyta straipsnyje ar šilumos siurblys veikia žiemą.
Trečia ir ketvirta eilutės rodo antrą dalyką, kuris keičia balansą ne mažiau nei oras: tiekiamo vandens temperatūrą. Prie to paties +2 °C lauke vanduo 45 °C vietoj 35 °C sumažina COP nuo 4,13 iki 3,01, o iš oro paimtą dalį nuo 76 % iki 67 %. Kaip tą temperatūrą nustatyti, kad ji būtų tik tokia, kokios reikia, surašyta straipsnyje apie šildymo kreivę.
Metinis energijos balansas: kiek standartinis namas per metus paima iš lauko oro
Momentinis COP pasako, kas vyksta vieną valandą. Sąskaitai svarbus metinis vidurkis, SCOP. Šio gido standartinis namas yra 140 m² apšiltintas namas, kuriam per metus reikia 15 400 kWh šilumos, o siurbliui visur skaičiuojamas SCOP 4,5, tas pats kaip skaičiuoklėje. Elektra skaičiuojama po 0,24 EUR/kWh, tai VERT 2026 m. antrojo pusmečio vidutinė kaina su PVM.
| Metinis SCOP | Elektra iš tinklo, kWh | Šiluma iš lauko oro, kWh | Iš oro, % | Elektra per metus, EUR |
|---|---|---|---|---|
| 3,5 | 4 400 | 11 000 | 71 % | 1 056 |
| 4,5, šio gido standartas | 3 422 | 11 978 | 78 % | 821 |
| 5,0 | 3 080 | 12 320 | 80 % | 739 |
Standartiniam namui iš 15 400 kWh šilumos apie 11 980 kWh ateina iš lauko oro ir apie 3 420 kWh iš elektros tinklo. Iš oro paimta šiluma nekainuoja nieko, todėl viena šilumos kilovatvalandė kainuoja 0,24 padalinta iš 4,5, tai yra apie 5,3 ct. Kiek tai sudaro kiekvieną mėnesį, išskaidyta straipsnyje kiek elektros sunaudoja šilumos siurblys.
Kodėl skaičiuojama su 4,5, o ne su etiketės skaičiumi: tame pačiame NIBE vadove F2050-6 SCOP vidutinio klimato zonai prie 35 °C yra 5,08, o šalto klimato zonai 4,10 (45 p.). Šio gido 4,5 yra tarp šių dviejų skaičių: mažesnis už vidutinio klimato zonos ir didesnis už šalto klimato zonos. Kuo skiriasi etiketės klimato zonos ir kodėl etiketės SCOP lietuviškai žiemai per didelis, paaiškinta straipsnyje apie šilumos siurblio energinę klasę ir SCOP.
Lentelės viršutinė eilutė svarbi ne mažiau nei vidurinė. SCOP 3,5 yra tai, ką gauna tas pats įrenginys, kai jis dirba su aukšta radiatorių temperatūra arba blogai nustatyta kreive. Iš oro jis vis tiek paima 11 000 kWh, bet už elektrą sumokama 235 EUR per metus daugiau.
Kiek oro per sezoną pereina per lauko bloką
Šio skaičiaus pardavėjų puslapiuose nėra, bet jis paaiškina, kodėl lauko blokas toks didelis ir kodėl jam reikia laisvos vietos aplink. NIBE nurodo vardinį oro srautą: 2 340 m³ per valandą modeliui F2050-6 ir 3 000 m³ per valandą modeliui F2050-10 (47-48 p.), didžiausią 2 530 ir 3 000 m³ per valandą (45 p.).
Jei ventiliatorius sukasi vardiniu srautu, iš lentelės aukščiau galima apskaičiuoti, kiek laipsnių oras atvėsta pereidamas per garintuvą. Prie -7 °C F2050-6 iš oro paima 3,50 kW, ir 2 340 m³ oro per valandą tam turi atvėsti apie 4 laipsniais. Prie +7 °C tas pats įrenginys paima 2,16 kW, ir oras atvėsta apie 2,6 laipsnio. F2050-10 rezultatas panašus: 3,1-3,8 laipsnio.
| Oras atvėsta | Vienas m³ atiduoda | Oro per sezoną, kad namas gautų 11 978 kWh | Tiek kartų daugiau už namo vidaus oro tūrį |
|---|---|---|---|
| 2,6 laipsnio | apie 3,4 kJ | apie 12,8 mln. m³ | apie 36 000 |
| 4 laipsniais | apie 5,2 kJ | apie 8,3 mln. m³ | apie 24 000 |
Per sezoną per standartinio namo lauko bloką pereina apie 8-13 mln. kubinių metrų oro. Kiekvienas kubinis metras atiduoda vos kelis kilodžaulius, todėl oro reikia daug. Dėl tos pačios priežasties bloko negalima užstatyti: jei atvėsintas oras grįžta atgal į garintuvą, siurblys ima šilumą iš jau atvėsinto oro ir COP krenta. Kur bloką statyti ir kiek vietos palikti iki kaimyno, surašyta straipsnyje apie šilumos siurblio triukšmą ir atstumą iki kaimyno.
Iš to paties aiškėja, kodėl lauko blokas žiemą apšąla. Kai lauke šalta ir drėgna, atvėsintame ore esanti drėgmė nusėda ant garintuvo briaunų ir užšąla. NIBE F2050 tą ledą tirpdo apversdamas ciklą (45 p.): trumpam šaltnešis teka atgal ir šildo garintuvą, o ne vandenį. Tai numatytas veikimas, ne gedimas, ir jo energija jau įskaičiuota į lentelės COP. Kada apšalimas vis dėlto reiškia gedimą, surašyta straipsnyje apie šilumos siurblio gedimus.
Ko šis straipsnis neapima
Čia tik veikimo ciklas ir metinis energijos balansas. Greta esantys klausimai turi savo puslapius.
- Veikimas prie didelio šalčio ir -20 °C riba. Straipsnis apie siurblį žiemą.
- Energinė klasė, etiketė ir SCOP klimato zonos. Energinės klasės ir SCOP straipsnis.
- Tiekiamo vandens temperatūra ir jos nustatymas. Šildymo kreivės straipsnis.
- Elektros sąnaudos kiekvieną mėnesį. Elektros sąnaudų straipsnis.
- Kaip pasimatuoti tikrą COP savo name. Tai bus atskiras straipsnis.
- Kas su kuo sujungta vandens kontūre. Pajungimo schemos straipsnis.
Kaip šie skaičiai gauti, kad galėtumėte juos pasitikrinti
- Gamintojo duomenys. NIBE F2050 montuotojo vadovas IHB EN 2318-2 631412, atsisiųstas iš installer.nibe.eu 2026-09-23. Šildymo galia, elektros galia ir COP iš 45 puslapio lentelės „Output data according to EN 14 511, partial load“; SCOP, šaltnešis, jo kiekis, kompresoriaus tipas, didžiausias oro srautas ir atitirpinimo būdas iš to paties puslapio; vardinis oro srautas iš 47 ir 48 puslapių techninės dokumentacijos. Vienoje F2050-10 eilutėje (+2 / 45 °C) dokumento skaičiai tarpusavyje nesusiveda, todėl ji nenaudojama.
- Iš oro paimta dalis. Šildymo galia minus elektros galia, padalinta iš šildymo galios.
- Metinis balansas. 15 400 kWh šilumos padalinta iš SCOP gaunama elektra, likusi dalis yra šiluma iš oro. Elektros kaina 0,24 EUR/kWh, VERT 2026 m. antrojo pusmečio vidutinė kaina su PVM.
- Oro atvėsimas. Iš oro paimta galia padalinta iš oro masės srauto ir oro šiluminės talpos 1,006 kJ/(kg·K). Oro tankis 1,33 kg/m³ prie -7 °C ir 1,26 kg/m³ prie +7 °C. Prielaida: ventiliatorius sukasi vardiniu srautu; dalinės apkrovos metu jis gali suktis lėčiau, ir tada oras atvėsta daugiau.
- Oro kiekis per sezoną. 11 978 kWh, tai yra 43 121 MJ, padalinta iš energijos, kurią atiduoda vienas kubinis metras apie 0 °C oro (tankis 1,29 kg/m³), atvėsęs 2,6 arba 4 laipsniais. Namo vidaus oro tūris 350 m³, tai yra 140 m² ir 2,5 m aukščio lubos.
- Ko čia nėra. Kitų gamintojų duomenų, split siurblių, karšto vandens ruošimo ir vėsinimo režimo.
Dažni klausimai apie tai, kaip veikia šilumos siurblys
Kaip veikia šilumos siurblys oras-vanduo?
Kiek šilumos siurblys paima iš oro, o kiek iš elektros?
Ar tiesa, kad šilumos siurblys iš 1 kW elektros pagamina 5 kW šilumos?
Kiek energijos standartinis namas per metus paima iš lauko oro?
Kiek oro pereina per šilumos siurblio lauko bloką?
Kodėl šilumos siurblio lauko blokas apšąla?
Šaltiniai, atidaryti 2026-09-23. NIBE F2050 UK 1x230V montuotojo vadovas IHB EN 2318-2 631412: 12 skyrius „Technical data“, 45 p. lentelė pagal EN 14511 dalinės apkrovos režimu, įskaitant atitirpinimą: F2050-6 prie -7/35 °C 5,55 / 2,05 kW, COP 2,71; prie +2/35 °C 2,31 / 0,56 kW, COP 4,13; prie +2/45 °C 2,02 / 0,67 kW, COP 3,01; prie +7/35 °C 2,65 / 0,49 kW, COP 5,41; F2050-10 prie -7/35 °C 7,18 / 2,93 kW, COP 2,45; prie +7/35 °C 4,00 / 0,75 kW, COP 5,33; SCOP pagal EN 14825 F2050-6 prie 35 °C vidutinio klimato zonai 5,08, šalto klimato zonai 4,10; šaltnešis R32, 1,3 ir 1,84 kg; dvigubo rotoriaus kompresorius; didžiausias oro srautas 2 530 ir 3 000 m³/h; atitirpinimas apverčiant ciklą. 47-48 p. techninė dokumentacija: vardinis oro srautas 2 340 ir 3 000 m³/h. Standartinio namo 15 400 kWh, SCOP 4,5 ir elektros kaina 0,24 EUR/kWh yra šio gido skaičiuoklės konstantos; elektros kaina pagal VERT 2026 m. antrojo pusmečio vidutinę kainą su PVM.
